Подавители БПЛА, дронов
Более десяти лет одно из основных направлений деятельности компании ООО «Мелдана» - усиление различных систем радиосвязи. Собственное производство, продажа и монтаж по всей территории России вывел «Мелдану» на один уровень с ведущими поставщиками усилителей радиосвязи. Репитеры под брендом «Мелдана» считаются одними из самых надежных и качественных изделий в России.
Однако в современном мире, в котором значительная роль отведена передаче информации посредством распространения электромагнитных волн, именно средства РЭБ играют важнейшую роль в обеспечении защиты информации и противодействии нежелательным радиосигналам.
Около трех лет мы занимаемся производством и продажей средств РЭБ, первые два года из них были посвящены развитию подавителей различных систем радиосвязи (сотовые операторы, конвенциональная и транкинговая связь, Wi-Fi и др. ). Назначение подавителей- создание помех радиосистемам на ограниченном участке пространства. Всем известны подавители связи (обычно их называю «глушилки»): в колониях, в учебных заведениях во время экзаменов, при проведении конфиденциальных переговоров и т.д. По сути, подавитель- это генератор шума в определенном частотном диапазоне с большей выходной мощностью, чем у подавляемой радиосистемы. Подавители- это исполнительная часть систем РЭБ, именно они противодействуют нежелательным радиосигналам, лишают их работоспособности ненадолго или долговременно, в зависимости от поставленной цели.
С конца 2022 года Мелдана начала активную разработку и продажу оборудования еще одного из современных направлений РЭБ- антидроновые системы. Более корректное название данной категории устройств- системы обнаружения и подавления сигналов БПЛА. Несколько лет назад никто и подумать не мог, какую опасность могут приносить беспилотные летающие аппараты (БПЛА). Современные дроны способны развивать скорость до 150 км/ч, переносить несколько килограммов опасного груза, тем самым представляют угрозу для людей и инфраструктуры.

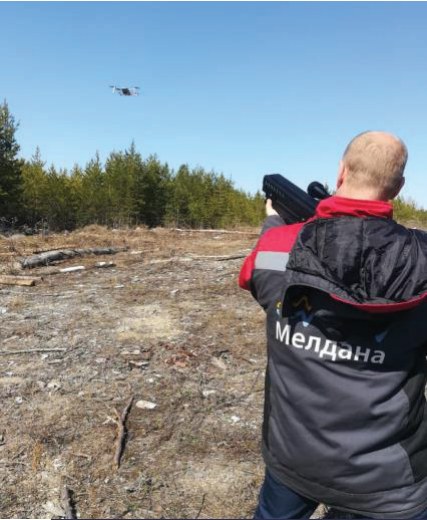

Чтобы бороться с БПЛА, необходимо понимать принцип их работы. Много времени нашими инженерами потрачено на изучение сигналов различных дронов, проведено множество испытаний в лаборатории и реальных условиях.
В итоге появилось несколько модификаций антидроновых систем собственного производства. Модульная структура придает большую гибкость использования системы в целом. Какие же основные модули (устройства) необходимы для эффективной борьбы с БПЛА?
Первая категория устройств нам уже известна- это подавители сигналов. Их можно классифицировать на три основных вида- ручные, мобильные и стационарные.

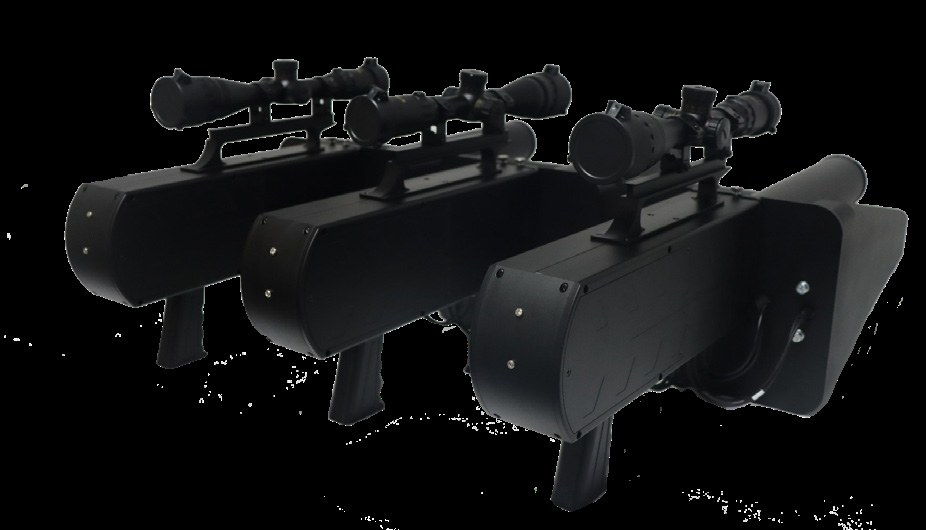

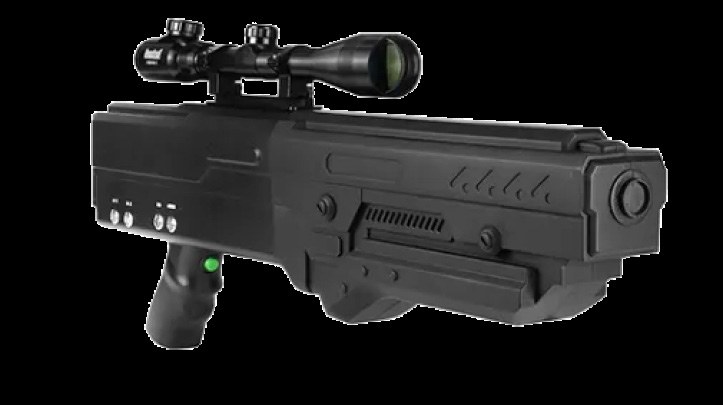

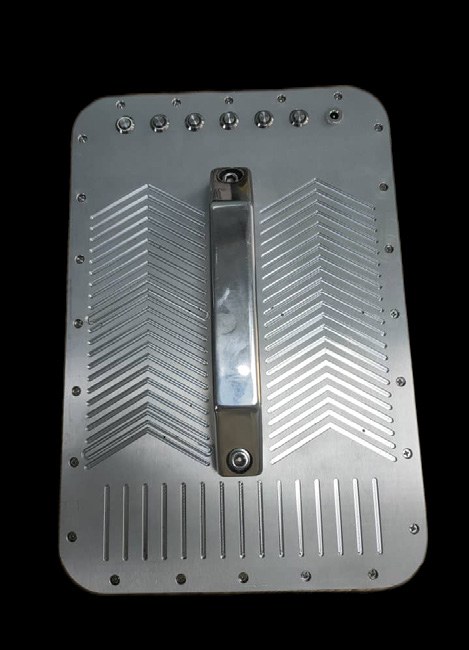

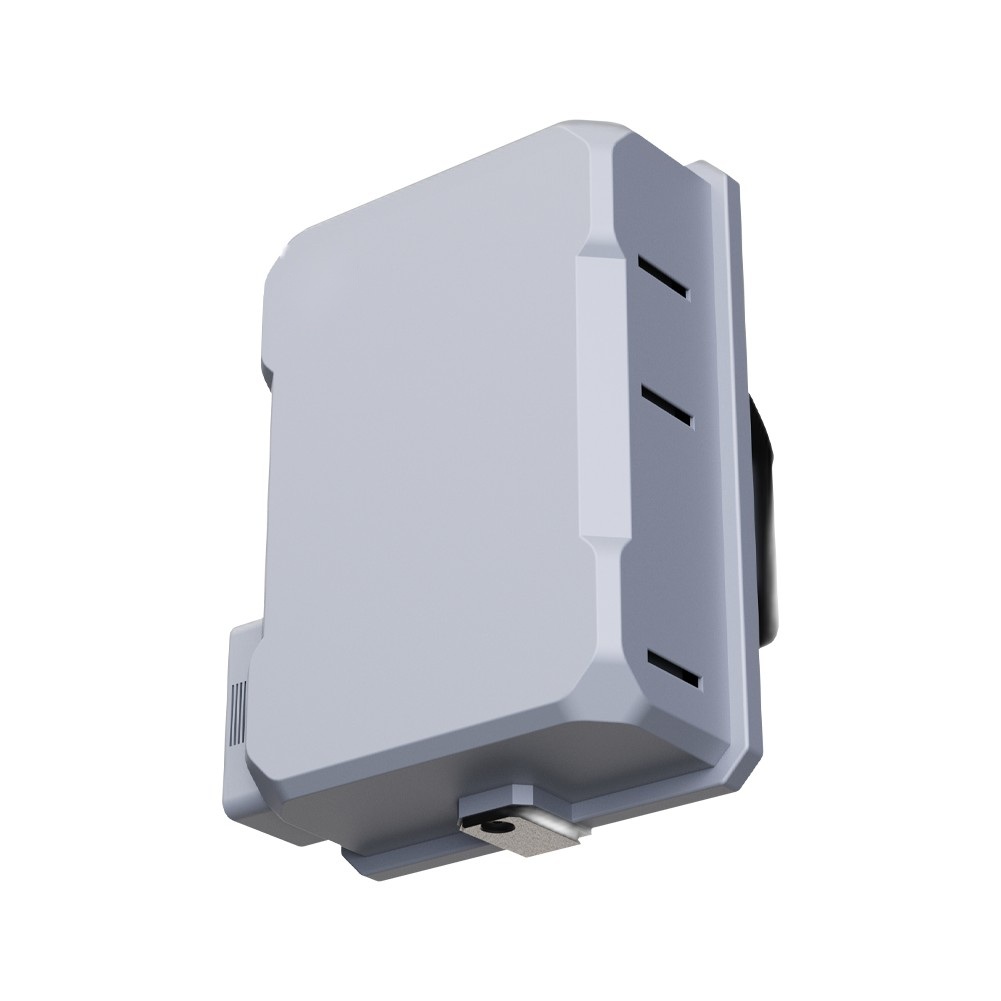

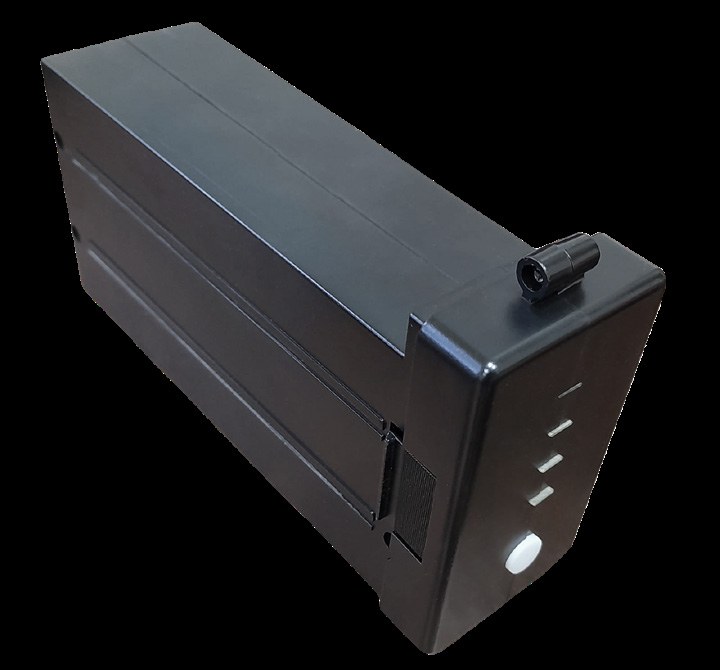

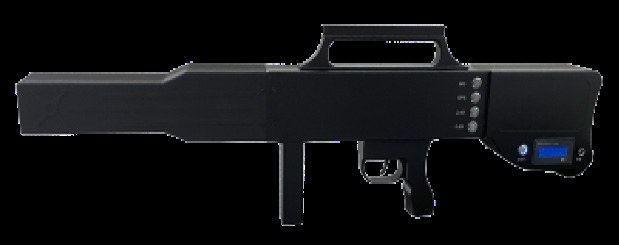

Ручные- это компактные устройства небольшой мощности, например, в виде ружей (модели ML-7XL, ML-5XL) или небольшого ящика с рукояткой и курком (ML-10XL). У этих устройств по несколько модификаций в зависимости от количества каналов.
Основные известные каналы управления, видео и позиционирования БПЛА: 430-450 МГц, 840-920 МГц, 1160-1280 МГц, 1560-1620 МГц, 2400-2500 МГц, 5150-5350 МГц, 5725-5850 МГц.
Из семи каналов 70% БПЛА используют четыре основных: 840-920 МГц (сигналы управления и видео), 1560-1620 МГц (сигналы позиционирования GPS и ГЛОНАСС), 2400-2500 МГц (Wi-Fi), 5725-5850 МГц (Wi-Fi). Чем больше каналов, тем больше стоимость устройства, его вес, интенсивнее нагрев и быстрее разряд батареи. В любом случае, когда требуются максимум каналов, ненужные можно отключить кнопками на корпусе. Например, в некоторых случаях нежелательно подавлять сигналы управления, достаточно включить подавление позиционирования. Большинство бытовых дронов в этом случае в автоматическом режиме вернутся к месту взлета. Пользоваться ручными подавителями не сложно, нужно включить нужные каналы, нажать курок и направить в сторону летящего БПЛА. При этом точно прицеливаться необязательно, т.к. углы раскрытия диаграмм направленности антенн- 30-45 градусов, на большом расстоянии это приличный сектор. Удерживать в таком состоянии подавитель необходимо до полного подавления БПЛА (зависание, падение, улет обратно, приземление). Далее принимаются меры для его полной нейтрализации.

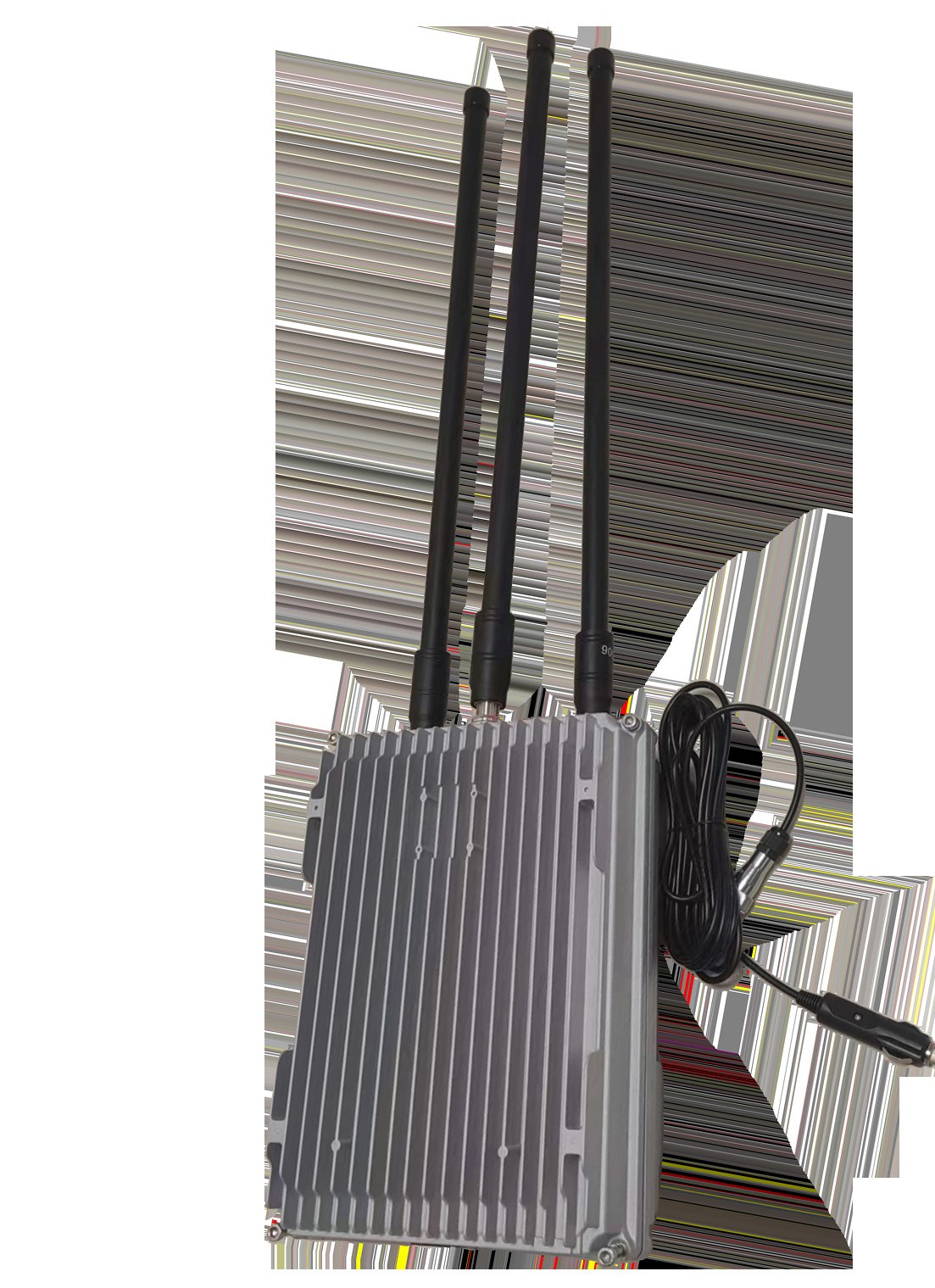

Вторая категория устройств- мобильные, это более тяжелые и мощные устройства, которые можно переносить или перевозить, у них уже больший радиус действия- до 3 км.

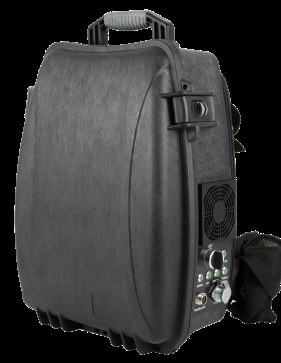

В линейке «Мелдана» такие устройства: ML-JZ-01 (Рюкзак), ML-JAM-PORT-300W. Какие же преимущества этих устройств по сравнению с антидроновыми ружьями? Они более эффективны при неизвестном направлении БПЛА, за счет антенной системы с круговой диаграммой направленности, создается защитный электромагнитный купол радиусом в несколько сот метров над охраняемым объектом, попадая в который, дрон становится неуправляемым. В устройстве ML-JZ-01 есть возможность выбора типа антенной системы (круговая/направленная), если заранее известен сектор вероятного прилета БПЛА- можно использовать секторную антенну с большим коэффициентом усиления и соответственно дальностью подавления (углом раскрытия- 45 градусов). Систему «Купол» рационально использовать для борьбы с FPV-дронами, скорости которых велики, что осложняет их подавление направленными антеннами.

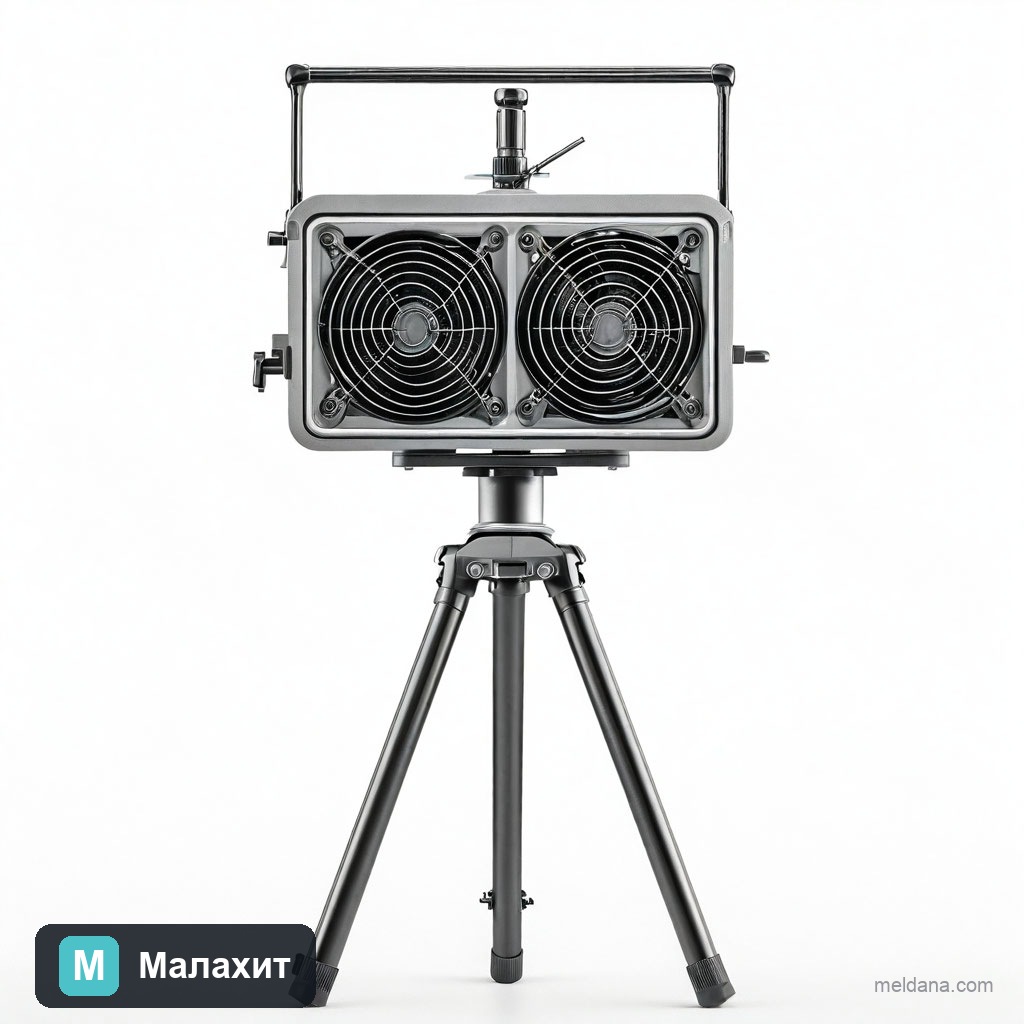

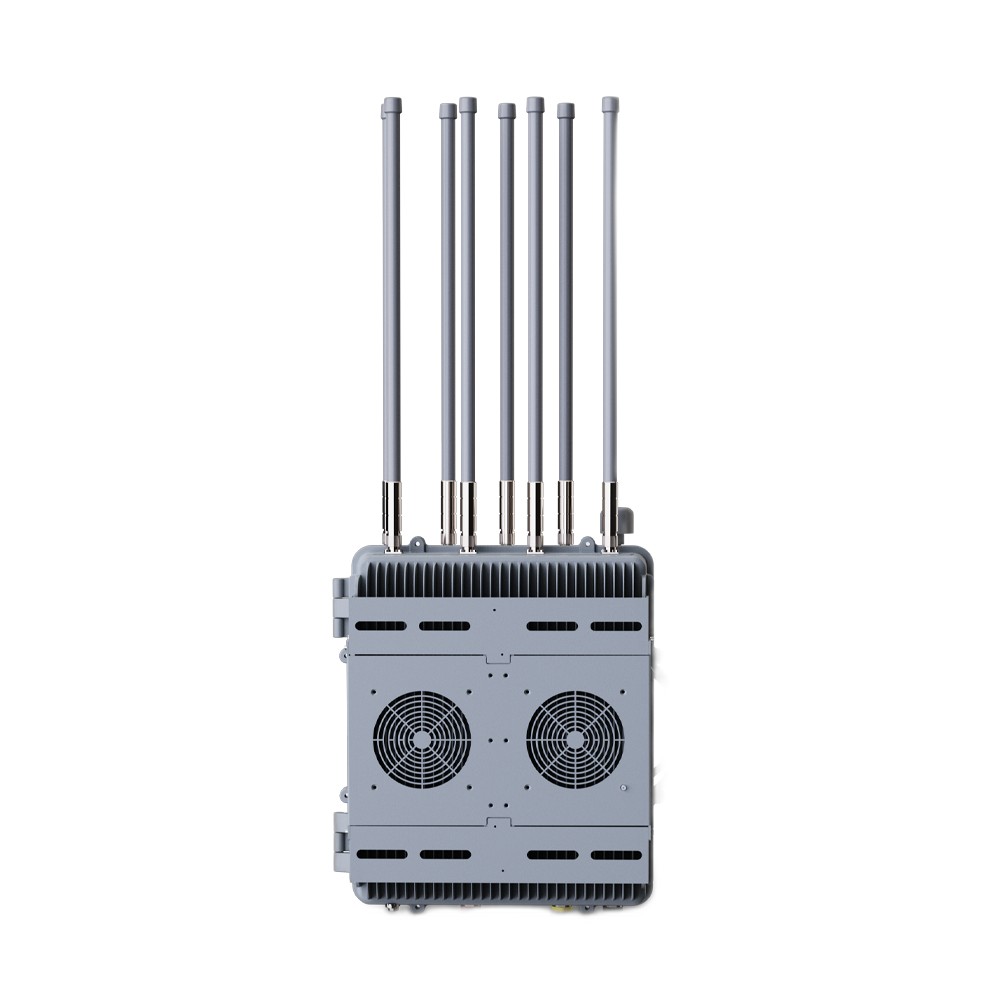

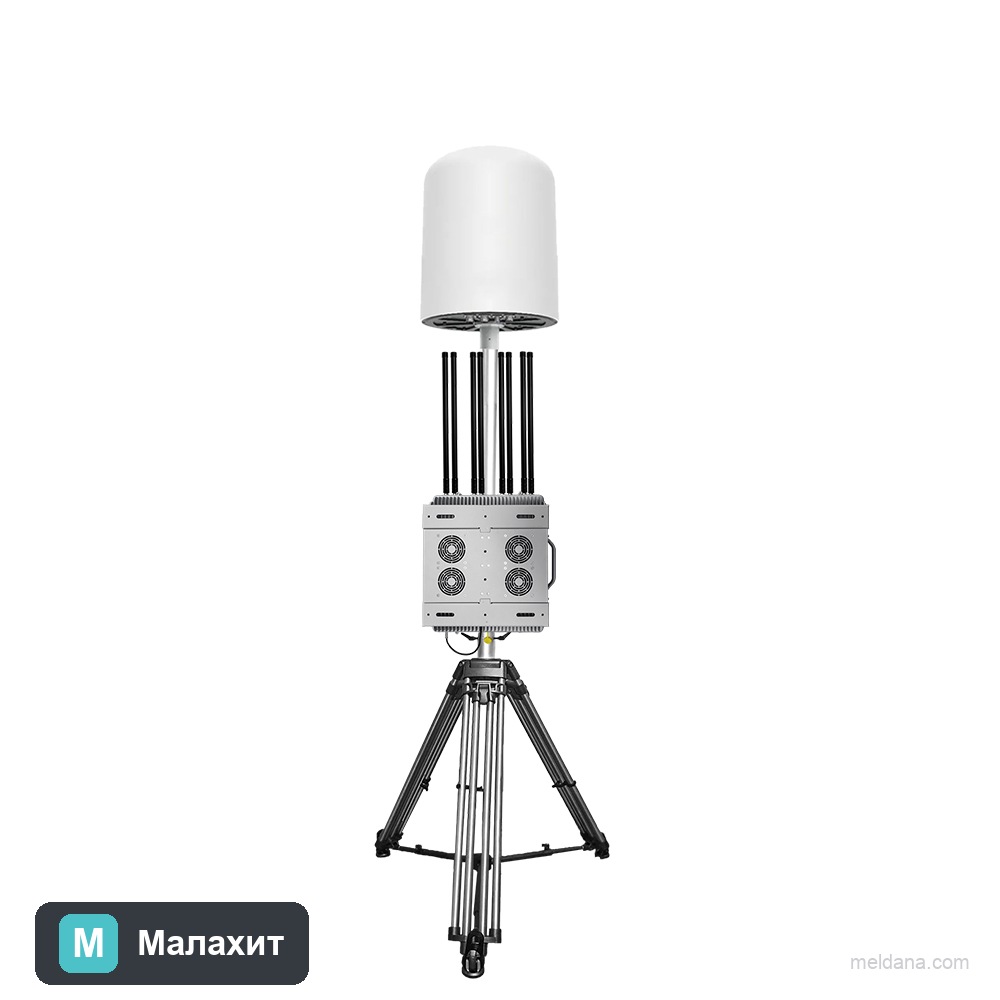

Третья категория подавителей- стационарные. Для чего же нужны стационарные подавители, если можно защищаться от дронов, например, мощными ML-JAM-PORT-300W с антенной системой «Купол»? Поставил, например, на крышу здания и пусть держит оборону круглосуточно.
Не все так просто. К сожалению, сигналы подавителей создают помехи не только приемникам дронов, но и радиоборудованию, работающему в этих же частотных диапазонах в зоне подавления. Это совершенно не означает, что передатчики подавителей плохо отфильтрованы и создают внеполосное излучение, все дело в том, что дроны ранее летали на общедоступных частотах, например, Wi-Fi, и никто не думал, что их когда-то будут глушить. Так что будьте уверены, что при постоянном включении мощного подавителя с системой «Купол» - в радиусе до нескольких километров абоненты останутся без интернета, радиосвязи и частично сотовой. Для минимизации помех появились стационарные подавители БПЛА. Это уже более дорогие устройства, т.к. они работают в связке с устройствами обнаружения дронов, которые дополняют друг друга по функциональности. Какие типы устройств обнаружения продаются нашей компанией и зачем их так много?
Для эффективной борьбы с БПЛА достаточно трех устройств в связке с подавителем:
ü RF-сканер
ü Радар
ü PTZ-камера
RF-сканер- радиоприемное устройство, работающее во всем частотном диапазоне различных БПЛА (400-6000 МГц). Назначение сканера- прием всех излучаемых сигналов БПЛА и пультов управления с последующей их обработкой. Многие пользователи ошибочно думают, что, подключив к распределенной антенной системе анализатор спектра, они получат тот же самый RF-сканер. Это не так, т.к. прием сигналов дронов- это малая часть функциональности сканера. Основная его задача- идентификация дрона, необходимо путем сложных математических вычислений определить, что принятый сигнал- это сигнал БПЛА.
RF- сканер способен определить направление цели (азимут) по уровню принятого сигнала. Максимальный радиус действия сканеров- 7..10 км (в зависимости от расстояния до БПЛА, пульта и их мощности).

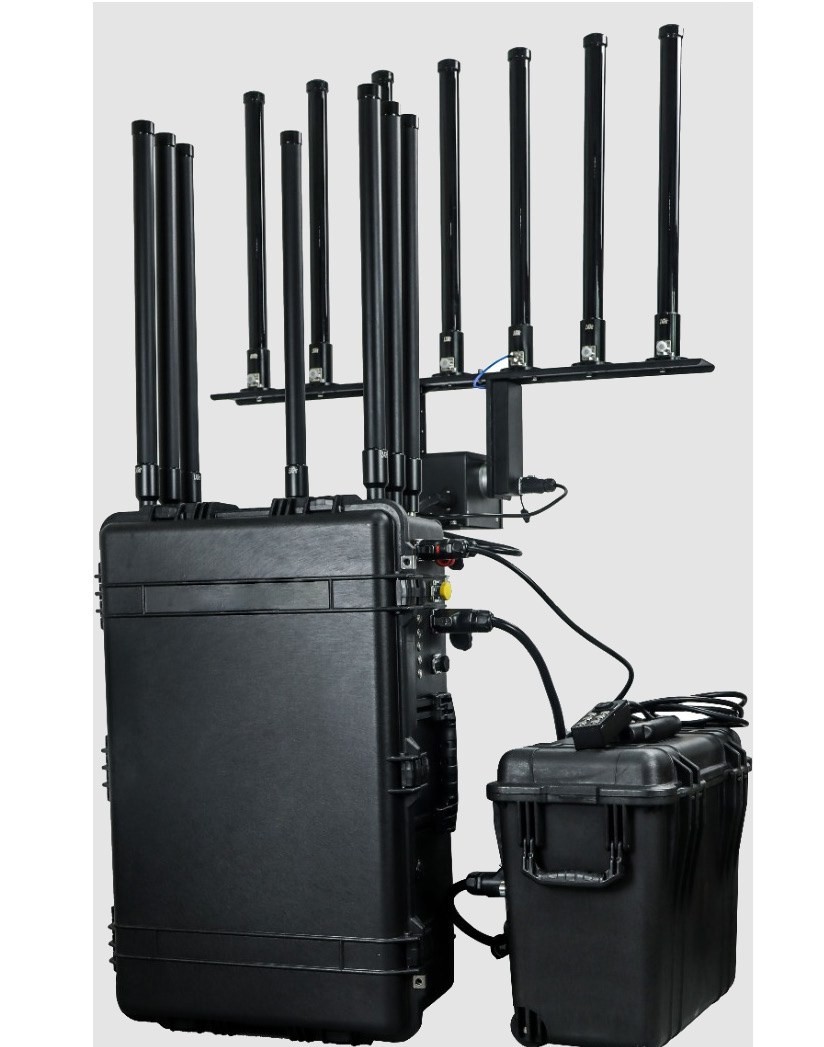

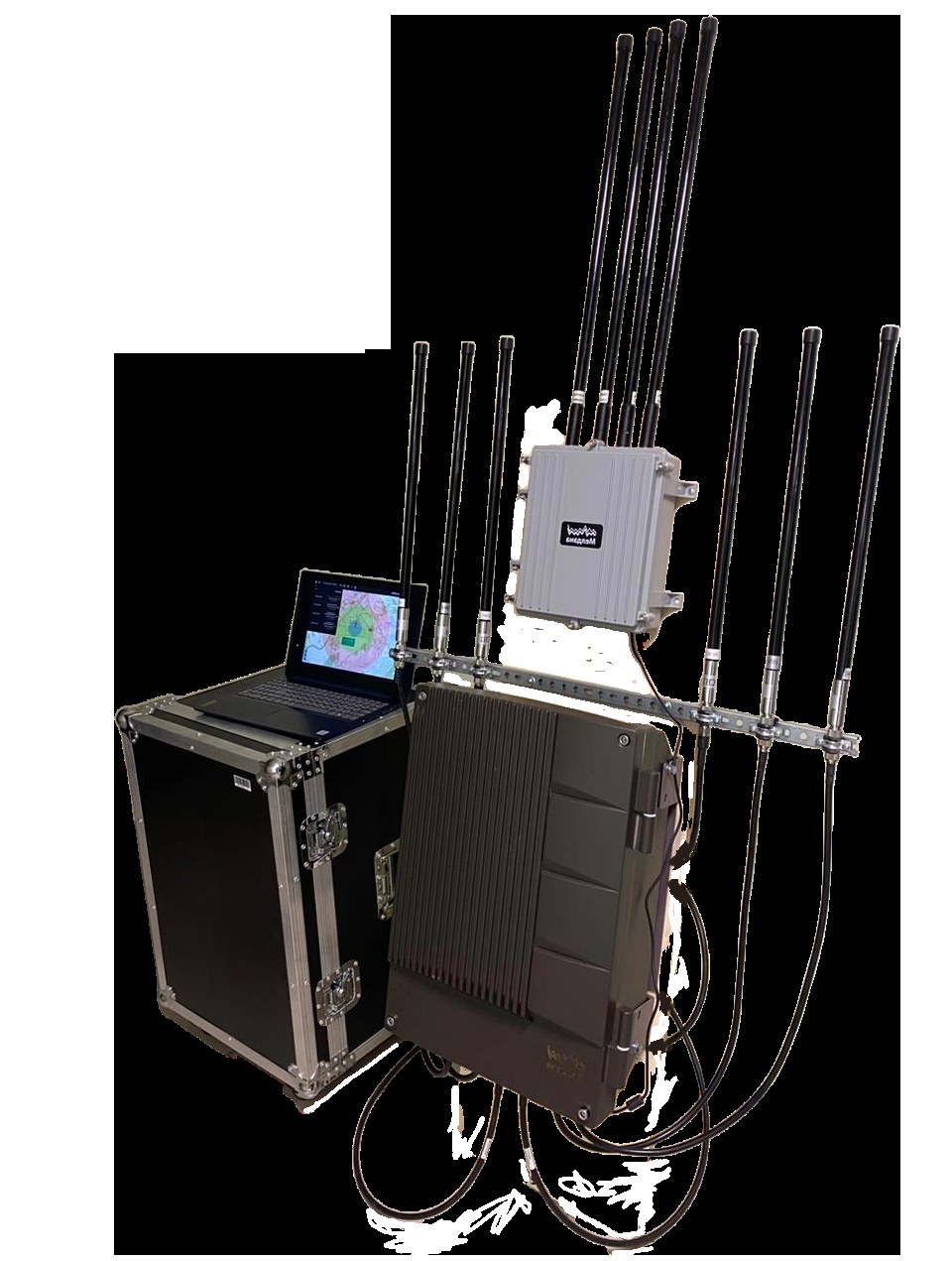

Наша компания продает комплекты, в составе которого: подавитель, RF-сканер и универсальная платформа управления- это «Малахит-1» и «Малахит-2», их отличие заключается в исполнении: «Малахит-1» разрабатывался как мобильный комплекс с возможностью установки на автомобиль, «Малахит 2» - стационарный. Так же они отличаются антенной системой подавителей, у «Малахит-1»- всенаправленное излучение и «Малахит-2»- секторное (сектор 60 градусов). В обоих комплексах в наличии RF-сканер, подавитель включается только на время нейтрализации БПЛА, остальное время его выходная мощность выключена. Тем самым уменьшаем помеховые излучения другим системам вокруг.
В комплексе «Малахит-3» добавлен третий элемент- PTZ-камера с тепловизором.

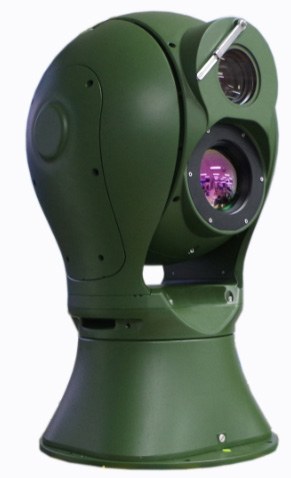

PTZ-камеры способны с помощью видеоаналитики идентифицировать дроны на расстояниях до 2,5 км. Камера в данном комплексе выполняет важную роль- выявления целей в режиме «радиомолчания». В этом режиме дрон не излучает никаких сигналов и невидим для сканера. Комплекс «Малахит-3» рекомендуется использовать на небольших объектах (радиусом до 1 км), его основной недостаток- это малая эффективность обнаружения групповых целей в режиме «радиомолчания», камера может сопровождать одну цель, использование данного комплекса на стратегически важных объектах недопустимо.
Комплекс «Малахит-6» решает эту проблему, в его составе появился радар.

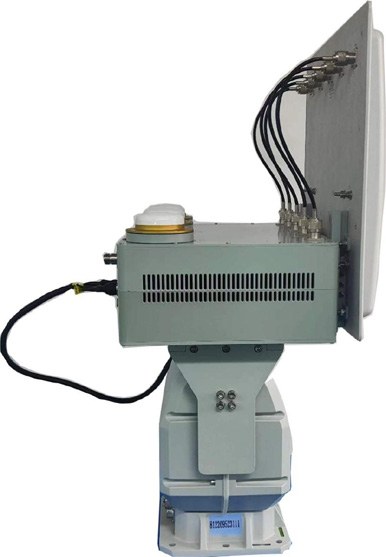

Назначение радара- фиксация всех движущихся объектов в радиусе его действия (1-5 км, в зависимости от модификации) и идентификация БПЛА среди них. Принцип действия радара основан на эффекте «Доплера», способен достаточно точно определять координаты цели (азимут, высоту, скорость, расстояние). Важная роль радара в способности отображать групповые цели в режиме «радиомолчания» и цели, использующие инерциальную навигацию. Радар - дорогое устройство, но он незаменим при использовании на стратегически важных объектах. Совмещение работы радара с PTZ-камерой позволяет снизить его процент ложных срабатываний. Использование в комплексе «Малахит-6» поворотного подавителя позволяет еще более минимизировать создаваемые им помехи другим радиосистемам.

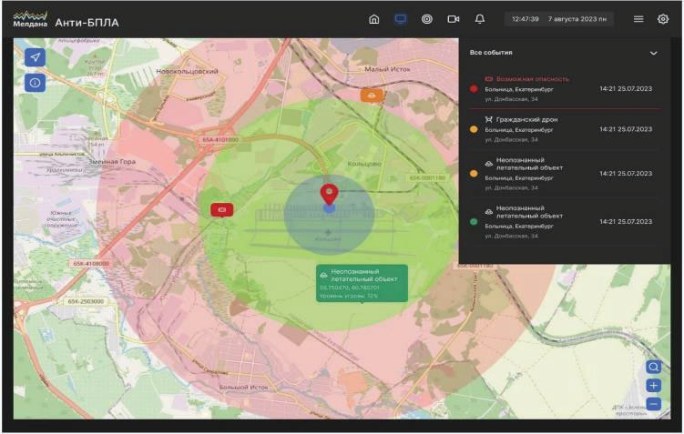

В каждом из перечисленных антидроновых комплексов обязательно использование программной ML-платформы. Она необходима для синхронизации работы всех устройств комплекса, настройки и управления оборудованием комплекса, а так же для визуализации работы оборудования, отображения видеоинформации с PTZ-камеры, аварийных событий, сохранение информации, ведения журналов. Позволяет объединять несколько комплексов в единую сеть.
