Защита подстанций и ОРУ 110/220 кВ от дронов в Петрозаводске — ЗОК ЗАСЛОН по СП 542
Подстанция — узел энергосистемы, и атака дрона на трансформатор или ОРУ обесточивает целые районы. Для защиты ПС и ОРУ 110/220 кВ в Петрозаводске МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует диэлектрические ЗОК по СП 542: неметаллическую защиту, безопасную в зоне высокого напряжения.
Чем опасны дроны для подстанции
- FPV-дрон с БЧ выводит из строя силовой трансформатор — дорогостоящий ремонт и длительное обесточивание
- Поражение ОРУ и коммутационного оборудования останавливает транзит мощности
- Каскадная авария в энергосистеме при потере узловой подстанции
- Требование категорирования и защиты объектов ТЭК по ФЗ-256 и ПП № 1046
| Документ | Что требует |
|---|---|
| ФЗ-256 «О безопасности объектов ТЭК» | Категорированию подлежат все объекты ТЭК. Статья 6.1 (с 05.01.2024) закрепляет право пресекать функционирование БПЛА на объекте. |
| ПП РФ № 1046 (03.08.2024) | Требования к безопасности и антитеррористической защищённости объектов ТЭК: инженерно-технические и специальные средства обнаружения и пресечения БПЛА, физзащита по категориям. |
| СП 542.1325800.2024 | Свод правил на проектирование защитных ограждающих конструкций от БПЛА — обязательная нормативная база для расчёта ЗОК. |
За нарушение требований антитеррористической защищённости объектов введена ответственность вплоть до уголовной (ст. 217¹ УК РФ).

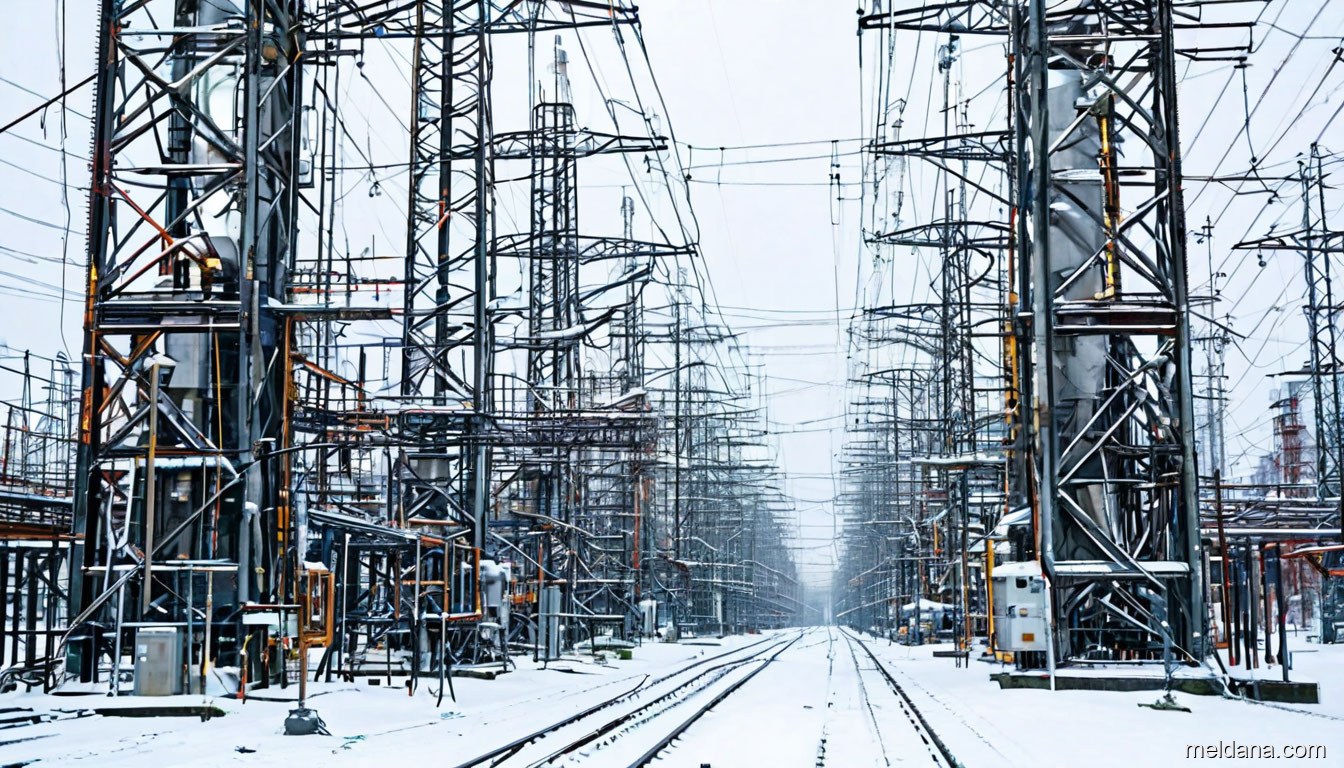

Решение: диэлектрическая ЗОК над ПС и ОРУ
На подстанции применяется ЗАСЛОН-Д — диэлектрическая конструкция без токопроводящих элементов в зоне ВН. Силовые трансформаторы закрываются модульным укрытием, секции ОРУ — навесной сетчатой конструкцией на стеклопластиковых опорах. Решение не создаёт наводок, безопасно для персонала и монтируется без вывода ПС из работы на весь срок.
Из чего состоит ЗОК ЗАСЛОН (для зон без высокого напряжения)
Конструкция собирается из единой сертифицированной линейки ЗАСЛОН (собственное производство), что обеспечивает совместность расчётных характеристик и гарантию производителя на весь объект.
| Элемент | Характеристика |
|---|---|
| Улавливающая сетка (стены) | ЗАСЛОН Сеть-М 80×100 мм, проволока Ø3,7 мм, оцинкованная плетёная, ГОСТ Р 51285 |
| Кровельная сетка | ЗАСЛОН Контур-М с вплетённым несущим тросом Ø4 мм — равномерная нагрузка по плоскости кровли |
| Опорные стойки | ЗАСЛОН Стойка h=6 и 9 м, сталь 09Г2С, горячее цинкование ≥85 мкм (ГОСТ 9.307) |
| Тросовая система | прогоны Ø6 мм (3 яруса) + диагональные стяжки Ø8 мм, оцинкованный канат |
| Фундаменты | винтовые сваи Ø76 мм, L=2,5 м, сталь С245 — без мокрых работ, несущая способность подтверждается протоколом |
Подробнее о составе и линейке ЗОК ЗАСЛОН (для зон без высокого напряжения) →
В зоне высокого напряжения металл заменяется на диэлектрические элементы: сетка СВМПЭ (Rv > 10¹⁴ Ом·м), стеклопластиковые стойки и полимерный крепёж. Подробнее о ЗАСЛОН-Д →
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Кейс: защита узловой подстанции
Типовой проект — защита силового трансформатора 110/35 кВ и прилегающей секции ОРУ. Над трансформатором возводится независимое укрытие с отступом от корпуса и системой охлаждения, секция ОРУ закрывается навесной сеткой. Конструкция рассчитывается по СП 542 на 2-й уровень, для приоритетных подстанций — на усиленный 3-й уровень с энергопоглощающей тросовой системой. Реализация — под ключ, с проектом, производством ЗАСЛОН и натурными испытаниями.
Как мы реализуем проект ЗОК
- Обследование объекта. Выезд специалиста, обмеры, геодезия, ситуационный план. Определение уровня угрозы и класса защиты по СП 542.
- Проектирование по СП 542. Разработка ПД и РД (КМ, КМД, ПОС, ППР), расчёт нагрузок по методике МЧС, согласование с заказчиком.
- Производство ЗАСЛОН. Комплектация из собственной сертифицированной линейки, заводские сертификаты на все материалы.
- Монтаж под ключ. Фундаменты, стойки, натяжка тросовой системы, укладка улавливающих сеток, акты скрытых работ.
- Натурные испытания и сертификация. Контроль натяжения и деформаций, протокол испытаний и сертификат производителя с подтверждёнными параметрами ударостойкости.
- Исполнительная документация. КС-2, КС-3, ИД, паспорта материалов, гарантийный сертификат на 5 лет.
Стоимость
Зависит от класса напряжения, числа защищаемых единиц и класса угрозы. Ориентир: укрытие трансформатора — от 1,8 млн ₽, комплект на ПС с ОРУ — индивидуально. Работаем по 223-ФЗ/44-ФЗ, НДС 22%, СРО. Точный расчёт — после обследования.
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
Получить расчёт ЗОК →Частые вопросы
Можно ли ставить ЗОК на действующей подстанции?
Почему для ПС нужна именно диэлектрическая сетка?
На какие классы напряжения подходит?
Это поможет выполнить требования по объектам ТЭК?
Защищаете только трансформатор или всю ПС?
